Навіть в епоху цифрових технологій, лазерного сканування та високоточних КВМ (координатно-вимірювальних машин) класичні граничні калібри залишаються фундаментом технічного контролю у масовому виробництві. Жоден електронний прилад не здатний зрівнятися з ними у швидкості верифікації деталей безпосередньо біля верстата.
Втім правила гри на ринку промислової метрології стрімко змінюються. Українські підприємства активно інтегруються у світовий простір, що вимагає глибокого розуміння трансформації стандартів: від застарілих радянських ГОСТів до сучасних міжнародних систем ISO, DIN та ASME.
Еволюція стандартів: чому ГОСТи йдуть у минуле
Якщо раніше вітчизняне машинобудування спиралося на радянську систему ГОСТ, сьогодні в Україні діє масштабний процес гармонізації національних стандартів (ДСТУ) з європейськими та світовими вимогами.
Головна відмінність між старою та новою школою метрології полягає у підходах до розрахунку допусків та врахування температурних деформацій.
Спроба перевірити деталь, виготовлену за німецьким кресленням DIN, старим радянським калібром ГОСТ із подібним номінальним розміром часто призводить до прихованого браку. Річ у тім, що формули розрахунку виконавчих розмірів самого інструменту (з урахуванням його майбутнього зносу) у цих системах відрізняються на мікрони.
Класифікація сучасних калібрів
Щоб побудувати ефективну систему контролю якості, необхідно чітко розрізняти типи калібрів за їхнім призначенням та геометрією.
1. За формою вимірювальної поверхні

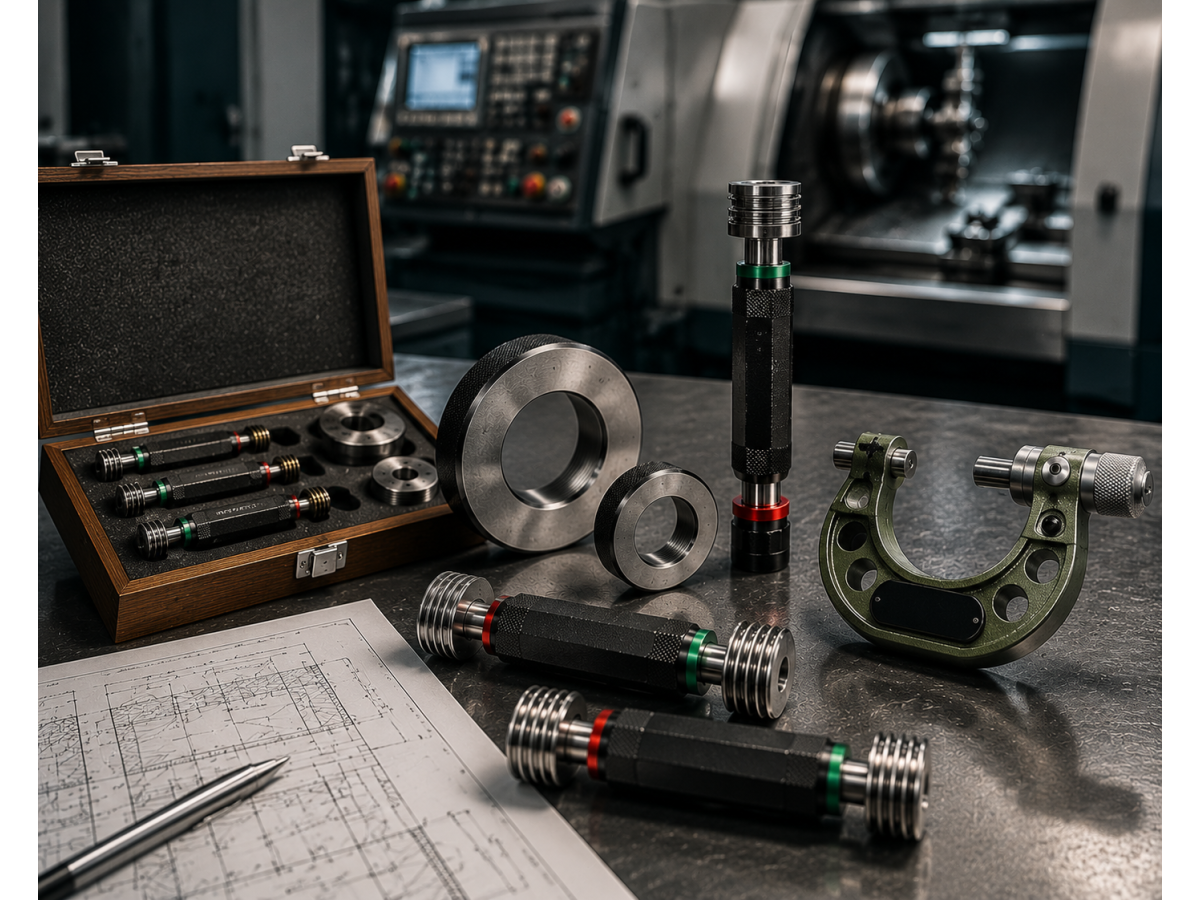

Гладкі калібри. Призначені для контролю циліндричних поверхонь. Калібри-пробки контролюють внутрішні отвори, а калібри-скоби (або регульовані скоби) перевіряють зовнішні вали.
Різьбові калібри. Використовуються для перевірки геометричних параметрів нарізей. Внутрішні різьби тестують різьбовими пробками, зовнішні - різьбовими кільцями.
2. За метрологічним призначенням
Робочі калібри (Р-ПР, Р-НЕ). Інструменти, які знаходяться безпосередньо в цеху у руках оператора верстата або контролера ВТК. Вони зношуються найшвидше.
Контракалібри (К-ПР, К-НЕ). Особливий тип високоточних інструментів, які не торкаються деталей. Вони потрібні виключно для того, щоб перевіряти ступінь зносу робочих калібрів-кілець або регулювати калібри-скоби.
Важливо для технолога: Використання робочого інструменту без періодичного контролю контркалібрами - це прямий шлях до отримання рекламацій. Зношений прохідний калібр починає пропускати деталі із заниженим або завищеним розміром, який замовник обов'язково виявить на своєму вхідному контролі.
Критерії якості: на що звертати увагу при виборі
Сучасний вимірювальний інструмент високого класу визначається не лише відповідністю кресленню, а й технологією його виробництва. При комплектації метрологічної лабораторії або інструментального складу слід враховувати три головні фактори.
Матеріал та твердість
Якісні промислові інструменти виготовляють із хромистих або підшипникових сталей типу ШХ15 чи Х (за європейською класифікацією - 100Cr6). Твердість робочих поверхонь повинна становити не менше 58-64 HRC. Більш прогресивні варіанти мають твердосплавні вставки, що збільшує термін служби інструменту в рази, особливо при роботі з абразивними матеріалами (чавун, склопластики).
Стабілізація структури
Після гартування сталь має внутрішні напруження, які можуть призвести до мікроскопічної зміни розмірів інструменту протягом року. Надійні виробники застосовують кріогенну обробку (обробку холодом), яка фіксує кристалічну решітку металу і гарантує незмінність розмірів калібру протягом усього терміну експлуатації.
Офіційна сертифікація
Для успішного проходження аудитів якості (наприклад, за системою ISO 9001) підприємство зобов'язане надати сертифікати калібрування на кожен вимірювальний засіб. Закупівля інструментів без паспортів та метрологічної верифікації є критичною помилкою.
Для повного переходу виробництва на сучасні міжнародні стандарти важливо співпрацювати з постачальниками, які забезпечують офіційний метрологічний супровід. Наприклад, обираючи сертифіковані калібри гладкі та різьбові на UPPER, підприємство отримує гарантію точності геометрії, виготовленої суворо за стандартами ISO, DIN або актуальними ДСТУ, що дозволяє без ризиків маркувати готову продукцію для європейського ринку.
Резюме
Часи, коли точність серійного виробництва визначалася майстерністю оператора з мікрометром, минули. Сучасний контроль якості - це стандартизована система, де граничні калібри грають роль безкомпромісного арбітра. Своєчасна заміна застарілих ГОСТівських інструментів на актуальні міжнародні аналоги та суворе дотримання правил їхньої перевірки забезпечують стабільність виробництва, мінімізують витрати на брухт і відкривають українським компаніям шлях до складних та високооплачуваних закордонних контрактів.
