Контроль отворів на виробництві часто здається простою операцією. Є креслення, є діаметр, є поле допуску — потрібно перевірити, чи відповідає отвір вимогам. Але коли йдеться не про одну деталь, а про серійну партію, ручне вимірювання кожного отвору швидко перетворюється на довгий і не завжди зручний процес.
Особливо це помітно у виробництві втулок, корпусних деталей, посадочних місць під вали, пальці, напрямні або підшипники. Тут важливо не просто отримати цифру, а зрозуміти, чи можна пропускати деталь далі. Саме для таких задач використовують гладкі калібри-пробки.
Що таке гладкий калібр-пробка
Гладкий калібр-пробка — це контрольний інструмент для перевірки внутрішніх циліндричних отворів. На відміну від нутроміра чи штангенциркуля, він не показує точний розмір. Його завдання простіше й практичніше: швидко визначити, чи входить отвір у встановлене поле допуску.
У серійному виробництві це часто зручніше за постійне вимірювання. Контролеру не потрібно кожного разу знімати покази, записувати значення й порівнювати їх із межами допуску. Достатньо перевірити отвір прохідною і непрохідною частиною інструменту.

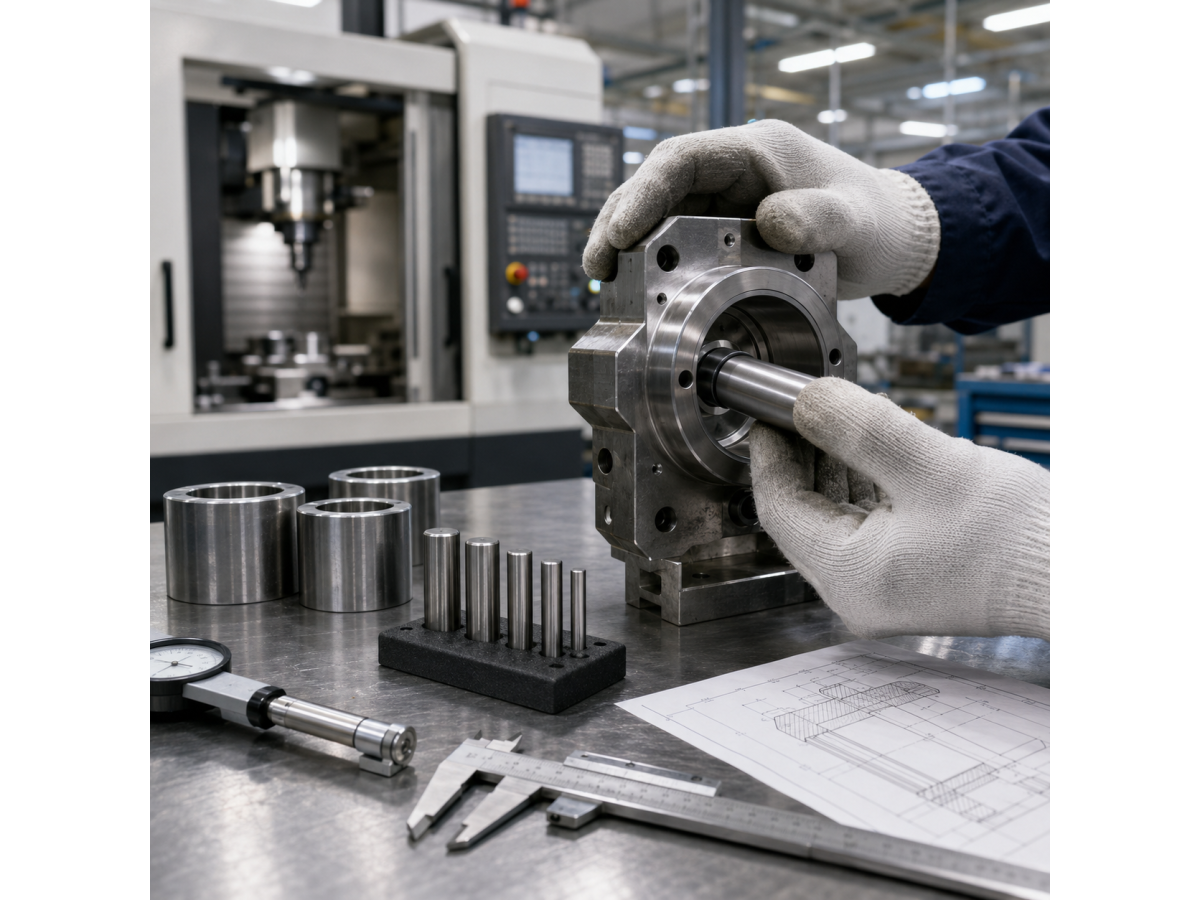

Для регулярної перевірки внутрішніх діаметрів на виробництві використовують гладкі калібри-пробки, які допомагають контролювати отвори, втулки, посадочні місця та інші циліндричні поверхні без зайвих вимірювань.
Як працює принцип ПР / НЕ
Гладкі калібри-пробки зазвичай працюють за принципом ПР / НЕ. Прохідна сторона має входити в отвір, а непрохідна — не повинна. Якщо все відбувається саме так, отвір вважається придатним за контрольованим розміром.
Наприклад, якщо потрібно перевірити отвір під посадку, прохідна частина калібру має зайти без надмірного зусилля. Непрохідна частина не повинна проходити. Якщо прохідна сторона не входить, отвір замалий. Якщо непрохідна проходить, отвір завеликий.
Цей принцип не дає точного числового значення, але для приймального або поточного контролю часто цього й не потрібно. Виробництву важливо швидко зрозуміти, чи відповідає деталь кресленню і чи можна передавати її на наступну операцію.
Коли пробка зручніша за нутромір
Нутромір потрібен там, де треба знати фактичний розмір отвору. Наприклад, під час налаштування верстата, перевірки першої деталі, аналізу овальності, конусності або причин браку. Він дозволяє побачити, наскільки розмір близький до верхньої чи нижньої межі.
Але якщо процес уже налагоджений, а через контроль проходить партія однакових деталей, нутромір не завжди найшвидший варіант. Кожне вимірювання потребує правильної установки, досвіду, однакового зусилля й уважного зчитування результату.
Гладкий калібр-пробка працює швидше. Він не пояснює, на скільки саме розмір відхилився, але показує головне: отвір придатний чи ні. Тому в цеху ці інструменти часто використовують разом. Нутромір — для налаштування й аналізу, пробка — для швидкої перевірки серії.
Де використовують гладкі калібри-пробки
Гладкі пробки застосовують у машинобудуванні, металообробці, приладобудуванні, ремонтному виробництві та на дільницях технічного контролю. Найчастіше вони потрібні там, де отвори повторюються в серії й мають чіткі допуски.
Ними перевіряють отвори у втулках, корпусах, фланцях, кронштейнах, посадочних місцях під підшипники, пальці, осі, напрямні або інші деталі. Якщо від правильного розміру отвору залежить складання вузла, контроль має бути стабільним і зрозумілим.
Особливо важливі такі калібри для посадок. Якщо отвір замалий, деталь може не зібратися або потребувати додаткової обробки. Якщо завеликий — з’явиться люфт, неправильна посадка або прискорене зношування вузла.
Чому поле допуску має значення
Під час вибору калібру-пробки важливо дивитися не тільки на номінальний діаметр. Один і той самий діаметр може мати різні поля допуску. Наприклад, отвір 20 мм для однієї посадки й отвір 20 мм для іншої — це не обов’язково однакові контрольні межі.
Саме тому калібр підбирають за кресленням: номінальний розмір, поле допуску, стандарт, вимоги до посадки. Якщо взяти інструмент “приблизно під діаметр”, контроль може бути некоректним.
У виробництві це особливо небезпечно. Деталь може пройти перевірку, але не відповідати потрібній посадці. Або навпаки — придатну деталь забракують через неправильно підібраний калібр.
Типові помилки під час контролю отворів
Одна з найчастіших помилок — застосовувати надмірне зусилля. Калібр-пробку не потрібно вдавлювати в отвір. Якщо прохідна сторона не входить нормально, це вже сигнал для перевірки. Силове застосування може пошкодити і деталь, і сам інструмент.
Друга проблема — бруд, стружка або залишки мастила всередині отвору. Перед контролем поверхню потрібно очистити, інакше результат може бути неправильним. Іноді калібр не проходить не через розмір, а через сторонні частинки.
Третя помилка — контроль деталі одразу після обробки, коли вона ще нагріта. Для точних посадок температура може вплинути на фактичний розмір. Якщо вимоги жорсткі, деталі потрібно дати охолонути до нормальних умов контролю.
Ще одна важлива річ — стан самого калібру. Робочі поверхні зношуються, особливо якщо інструмент щодня використовують для великої кількості деталей. Якщо пробка має пошкодження, сліди зносу або викликає сумнів, її потрібно перевірити перед подальшим використанням.
Як поєднувати пробки з вимірювальним інструментом
Гладкий калібр-пробка не замінює всі вимірювання. Він добре працює там, де потрібно швидко перевірити придатність отвору. Але якщо потрібно зрозуміти, чому з’явилось відхилення, без вимірювального інструменту не обійтися.
На практиці схема може бути простою. Першу деталь після налаштування перевіряють нутроміром або іншим точним інструментом, щоб побачити фактичний розмір. Коли процес стабільний, серію контролюють калібром-пробкою. Якщо пробка показує невідповідність, повертаються до точного вимірювання й шукають причину.
Такий підхід дозволяє не витрачати зайвий час на кожну деталь, але зберігати контроль над процесом. Для серійного виробництва це часто найпрактичніше рішення.
Коли варто замовляти спеціальну пробку
Стандартні гладкі калібри-пробки підходять для типових розмірів і посадок. Але бувають ситуації, коли потрібне спеціальне рішення. Наприклад, нестандартний розмір, особливе поле допуску, складна геометрія деталі або контроль після покриття.
Якщо отвір має нестандартні вимоги або перевіряється у специфічних умовах, краще не підбирати інструмент “на око”. У таких випадках калібр виготовляють під конкретне креслення або технічне завдання. Це зменшує ризик помилки й робить контроль зрозумілішим для виробництва.
Висновок
Гладкі калібри-пробки потрібні там, де отвори перевіряють регулярно і важливо швидко визначити придатність деталі. Вони не показують точний розмір, але дають виробництву практичну відповідь: отвір у допуску чи ні.
Нутромір корисний для налаштування, аналізу й точного вимірювання. Калібр-пробка — для швидкого серійного контролю. Якщо правильно поєднувати ці інструменти, можна зменшити час перевірки, уникнути зайвих спірних ситуацій і стабільніше контролювати якість деталей.
Для втулок, корпусних деталей, посадочних місць і серійних отворів це один із найзручніших способів не пропустити проблему на наступний етап виробництва.
