Кожен технолог та оператор ЧПУ-верстатів знає це відчуття. Зміна добігає кінця, темп роботи високий, а на столі контролю збирається велика кількість готової продукції. У серійному виробництві час має критичне значення. Проте спроби прискорити процес під час замірів часто призводять до зниження точності, і вся партія ризикує опинитися в ізоляторі браку.
Традиційний підхід полягає у вимірюванні кожної деталі мікрометром або нутроміром. Це чудово працює для одиничних замовлень, ремонту чи створення прототипів. Однак у масовому виробництві універсальний вимірювальний інструмент перетворюється на вузьке місце всього процесу. Розглянемо детальніше причини цього явища та способи вирішення проблеми за допомогою безшкальних інструментів.
Пастка універсальних вимірювань
Чому мікрометри та штангенциркулі уповільнюють серійний випуск?
По-перше, проблема полягає у значних витратах часу. Щоб зняти точне показання мікрометром, оператору потрібно виставити інструмент без перекосів, відрегулювати оптимальне зусилля за допомогою тріскачки, зчитати шкалу та зіставити результат із допусками на кресленні. На одну деталь витрачається від 15 до 30 секунд. Якщо помножити цей час на партію в тисячу штук, втрачаються години чистого часу роботи верстата.
По-друге, вагомий вплив має людський фактор. Втома під кінець зміни, зниження концентрації уваги або випадковий мікрозадир під губками інструмента можуть спотворити результати. Мікрометр може показати відхилення, якого насправді немає. У результаті придатна деталь помилково відбраковується або ж бракована продукція непомітно потрапляє до замовника.
Принцип «Проходить / Не проходить»: точність без обчислень
У ситуаціях, де універсальний інструмент гальмує процес, доцільно використовувати граничні калібри. Вони є безшкальними вимірювальними засобами і не показують конкретний розмір деталі в міліметрах. Їхнє завдання полягає у наданні миттєвої та безпомилкової відповіді на питання про те, чи вписується фактичний розмір у задане поле допуску.
Контроль здійснюється за двома межами:
ПР (Прохідна сторона). Інструмент повинен легко увійти в отвір або надітися на вал під власною вагою чи з мінімальним зусиллям. Це підтверджує, що деталь не перевищує межу максимуму матеріалу.
НЕ (Непрохідна сторона). Інструмент не повинен входити в отвір або насаджуватися на деталь. За стандартами допускається лише легке наживлення на самому початку. Якщо сторона «НЕ» проходить вільно, деталь вважається бракованою.

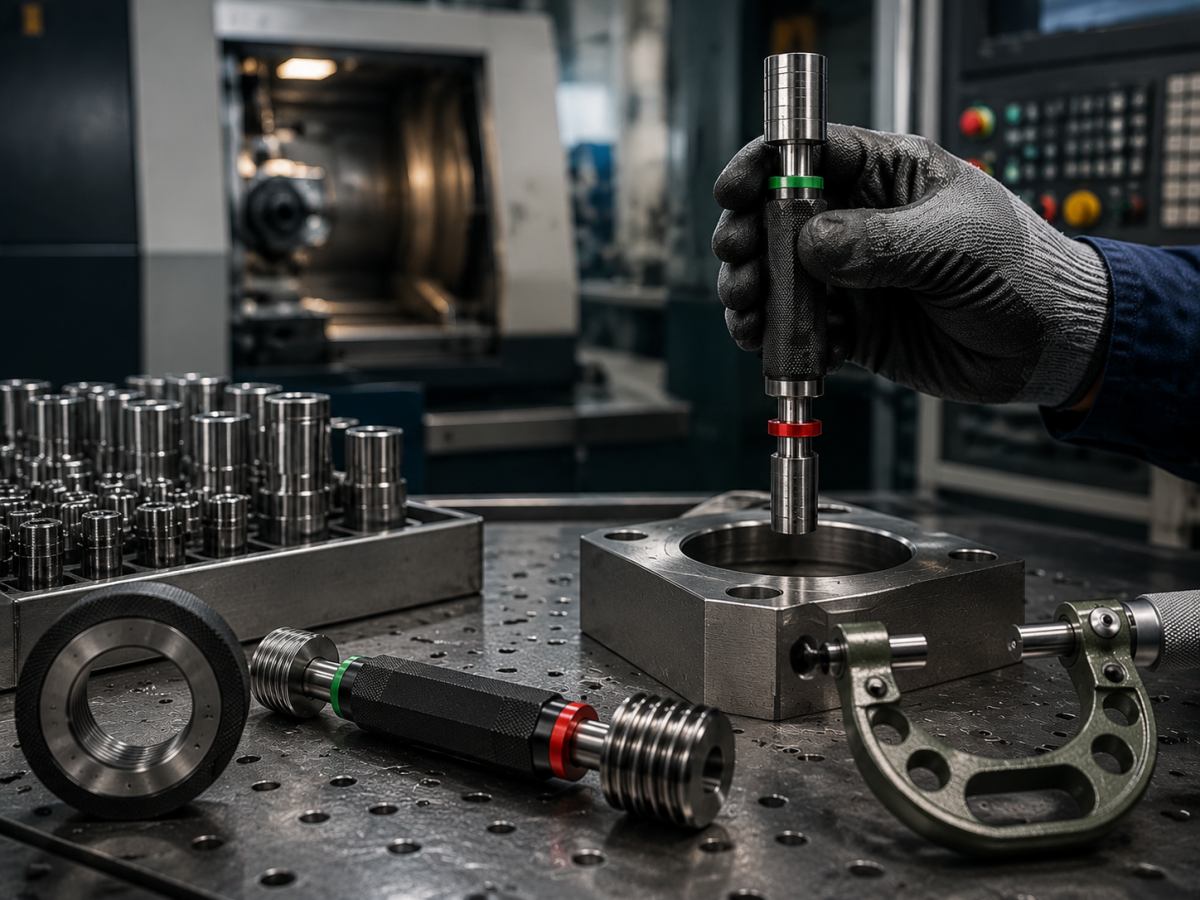

Для перевірки внутрішніх отворів використовують калібри-пробки, а для зовнішніх циліндричних поверхонь застосовують калібри-скоби. Оператору не потрібно проводити обчислення чи аналізувати цифри. Процес перевірки займає лише кілька секунд: деталь тестується однією стороною інструмента, після чого відразу перевіряється іншою. Таким чином забезпечується повна верифікація виробу.
Стандартизація та вибір інструменту
Надійність контролю безпосередньо залежить від якості самого калібру. Оскільки граничний інструмент бере на себе всю відповідальність за перевірку партії, його власна похибка має бути мінімальною. Саме тому для серійного випуску деталей важливо обирати сертифіковані [калібри різьбові та гладкі], які відповідають діючим стандартам точності й пройшли необхідні лабораторні перевірки.
Особливо критичним цей аспект є для контролю різьб. За один прохід різьбового калібру-пробки або кільця перевіряється цілий комплекс параметрів: середній діаметр, крок, кут профілю та відповідні внутрішні чи зовнішні розміри. Жоден цифровий мікрометр не здатен виконати таке комплексне завдання настільки швидко і точно.
Три причини впровадити калібри на лінії ЧПУ
Підвищення швидкості роботи відділу технічного контролю. Процес перевірки пришвидшується у кілька разів. Оператор може виконувати її безпосередньо біля верстата під час обробки наступної деталі.
Зниження вимог до кваліфікації персоналу. Перевірку за принципом «проходить / не проходить» може успішно виконувати працівник із базовим рівнем підготовки. Ймовірність помилок через неуважність зводиться до мінімуму.
Висока економічна рентабельність. Сучасні промислові калібри виготовляються із загартованих легованих або інструментальних сталей, що забезпечує тисячі циклів контролю без втрати базового розміру. Витрати на їх придбання швидко компенсуються завдяки заощадженому робочому часу верстата.
Для забезпечення стабільних обсягів виробництва та мінімізації браку підприємствам доцільно переглянути підходи до фінішного контролю. Універсальні вимірювальні інструменти краще залишити для етапу налаштування обладнання та перевірки першої деталі в партії. Для основного потоку серійної продукції найоптимальнішим рішенням є система граничних калібрів. Вона гарантує швидкий, надійний та економічно вигідний технічний контроль.
