Виготовлення внутрішньої різьби — один із найбільш непередбачуваних процесів у металообробці. На відміну від зовнішньої різьби на валу, яку токар може візуально оцінити або виміряти мікрометром, внутрішня різьба часто нарізається в глухих отворах. Знос мітчика, налипання стружки або неправильна подача мастильно-охолоджувальної рідини (МОР) миттєво призводять до спотворення профілю.
Якщо дефектна деталь потрапить на складальний конвеєр, це обернеться зірваними болтами, розгерметизацією вузлів або руйнуванням механізму під навантаженням. Єдиний спосіб забезпечити 100% гарантію відповідності деталі кресленню — запровадити жорсткий атрибутивний контроль за допомогою калібрів-пробок.
У цьому матеріалі інженери Upper розберуть, як саме калібри різьбові виявляють брак, та на конкретних прикладах покажуть, як читати їх маркування.
Анатомія браку: чому внутрішня різьба виходить з-під контролю
Навіть на сучасних верстатах з ЧПК ідеально написана програма не гарантує ідеального результату. Більшість проблем з внутрішньою різьбою пов'язані з фізикою процесу різання:
- Знос інструменту (мітчика або фрези): Поступове затуплення різальних кромок призводить до зменшення середнього діаметра різьби. Болт просто не вкрутиться в такий отвір.
- Розбивання отвору: Виникає через биття шпинделя або неправильне центрування. У цьому випадку різьба стає занадто «вільною», що критично знижує міцність з'єднання на зріз.
- Порушення кута профілю: Налипання металу на мітчик (особливо при обробці в'язких сплавів, таких як нержавіюча сталь або алюміній) спотворює стандартний 60-градусний кут метричної різьби.
Жоден електронний нутромір не здатний одночасно і швидко перевірити крок, кут профілю та середній діаметр внутрішньої різьби. З цим завданням справляється лише комплексний калібр-пробка різьбова.
Принцип дії: як ПР і НЕ фільтрують браковані деталі
Граничний контроль різьби базується на принципі Тейлора. Комплексний калібр-пробка складається з двох частин, кожна з яких виконує свою сувору функцію:
- Прохідна сторона (ПР / GO): Має повний профіль різьби, ідентичний профілю ідеального болта. Її завдання — перевірити зведене відхилення середнього діаметра, кроку та кута профілю. Сторона ПР повинна вільно, без зусиль вкручуватися на всю довжину різьбового отвору. Якщо вона застрягає — деталь є бракованою (отвір замалий).
- Непрохідна сторона (НЕ / NO GO): Має вкорочений профіль (зрізані вершини та западини) і зазвичай складається лише з 2–3 витків. Вона перевіряє виключно верхню межу середнього діаметра. Сторона НЕ не повинна вкручуватися в отвір (допускається закушування не більше ніж на 2 оберти з обох боків). Якщо вона провалюється глибше — отвір розбитий, деталь є бракованою.
Практичні приклади маркувань та їх розшифровка

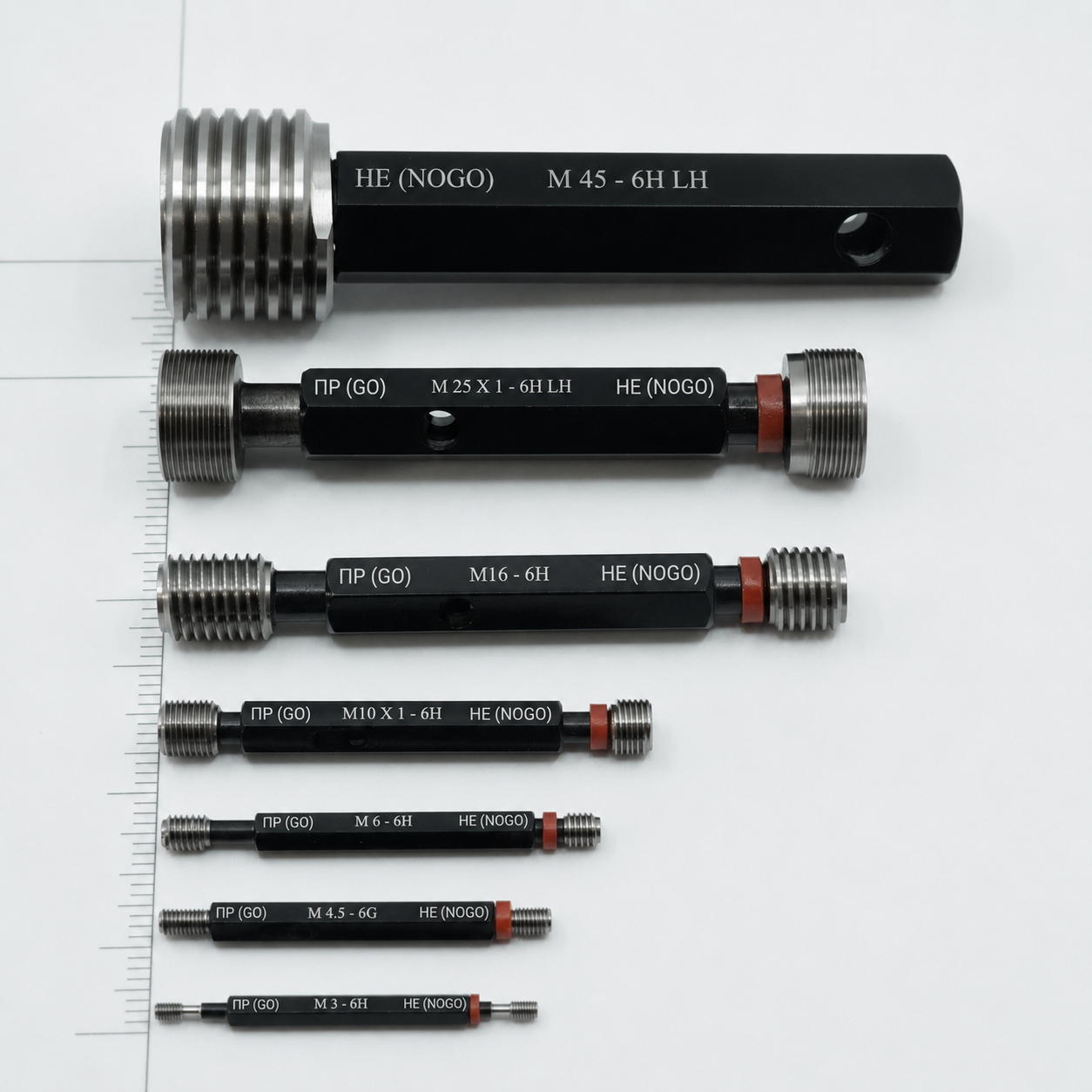

Щоб унеможливити плутанину на виробництві, на хвостовик кожного інструменту наноситься лазерне або механічне гравіювання. Розберемо найпоширеніші варіанти, які зустрічаються в робочих кресленнях.
| Маркування на інструменті | Тип різьби та розмір | Клас точності (Поле допуску) | Призначення в контролі |
|---|---|---|---|
| М12 × 1,25 – 6H ПР | Метрична, Ø12 мм, дрібний крок 1,25 мм | 6H (стандартний допуск для гайок) | Прохідна сторона. Перевіряє нижню межу допуску. |
| М8 – 5H НЕ | Метрична, Ø8 мм, основний крок (1,25 мм) | 5H (підвищена точність, напр., для приладобудування) | Непрохідна сторона. Перевіряє верхню межу допуску. |
| G 1/2" – A ПР | Трубна циліндрична, розмір 1/2 дюйма | Клас А (жорсткіший допуск для трубних з'єднань) | Прохідна сторона. Контролює герметичність майбутнього стику. |
| Tr 20 × 4 – 7H ПР | Трапецієподібна, Ø20 мм, крок 4 мм | 7H (допуск для ходових гвинтів) | Прохідна сторона для контролю вузлів з лінійним переміщенням. |
Алгоритм контролю: як уникнути поломки інструменту
Неправильна експлуатація калібру здатна не лише дати хибний результат, але й зіпсувати сам вимірювальний засіб. Майстри ВТК повинні дотримуватися жорсткого регламенту:
- Очищення: Перед вимірюванням різьбовий отвір необхідно ретельно очистити від стружки та залишків емульсії (продути стисненим повітрям).
- Термостабілізація: Деталь після інтенсивного фрезерування має охолонути. Різниця температур між масивним сталевим калібром та гарячою деталлю призведе до заклинювання.
- Обережність: Вкручування калібру здійснюється виключно зусиллям пальців. Категорично заборонено використовувати гайкові ключі або лещата для проходження «тугих» ділянок.
Економіка якості: вартість контролю проти ціни помилки
Відмова від використання різьбових калібрів або економія на їх якості (закупівля дешевих безіменних аналогів без свідоцтв про повірку) — це завжди хибний шлях. Вартість одного сертифікованого калібру-пробки є мізерною порівняно зі збитками від відкликання цілої партії продукції, штрафами від замовників або поломкою дорогого верстата через заклинювання бракованої гайки.
Компанія Upper постачає високоточний вимірювальний інструмент, виготовлений зі зносостійкої сталі (ХВГ, ШХ15), який проходить суворий метрологічний контроль. Наявність надійних калібрів на кожному робочому місці вашого підприємства — це гарантія стабільності у виробничих процесах та впевненості у якості випущеної продукції.
