Гладкі циліндричні та різьбові поверхні закривають більшість завдань контролю в машинобудуванні, але як тільки в кресленні з'являється конус або шліцьове з'єднання, стандартний підхід "пробка-кільце" перестає працювати напряму. Конусна поверхня має не один параметр, а одразу кілька взаємопов'язаних - діаметр, конусність, базову відстань. Шліцьове з'єднання передає не лише розмір, а й кутове положення та центрування між валом і втулкою. Контроль таких поверхонь вимагає спеціалізованих калібрів, побудованих за іншою логікою, ніж звичайні гладкі пробки й кільця.
У статті розглянемо, як влаштовані конусні та шліцьові калібри, за якими стандартами вони виготовляються і де застосовуються в реальному виробництві.

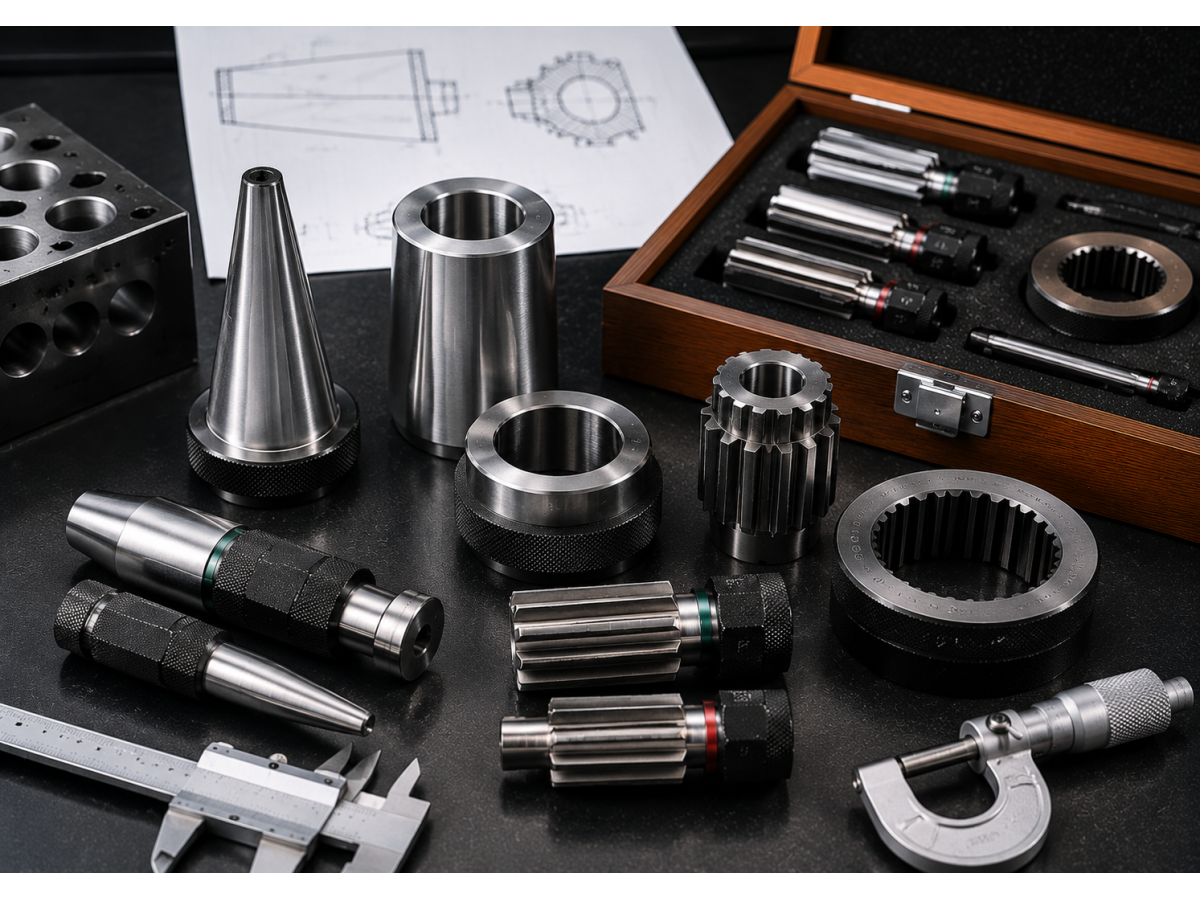

Конусні калібри: що саме контролюється
Конусна поверхня описується не одним розміром, а сукупністю параметрів: діаметром у базовому перерізі, конусністю (відношенням різниці діаметрів до довжини конуса) та кутом нахилу утворюючої. Тому конусний калібр контролює одночасно кілька характеристик за один прохід - це принципова відмінність від гладкого циліндричного калібру, що перевіряє лише один розмір.
Типи конусних калібрів
Калібр-пробка конусна - контролює внутрішні конусні поверхні (отвори шпинделів верстатів, конусні розточування). Аналогічно гладким пробкам, має умовну межу "ПР" (калібр повинен увійти до певної позначки) та "НЕ" (далі цієї позначки калібр не повинен проходити).
Калібр-кільце (втулка) конусне - контролює зовнішні конусні поверхні (хвостовики інструменту, конусні шийки валів) за тим же принципом, але дзеркально.
Конусні калібри для перевірки контакту (по фарбі) - додатковий метод контролю, при якому на поверхню еталонного калібру наноситься тонкий шар фарби, і за плямами контакту після з'єднання з деталлю оцінюється рівномірність прилягання конусних поверхонь - критично важливо для шпиндельних з'єднань верстатів.
Стандарти конусності
Найпоширеніші системи конусних поверхонь у машинобудуванні:
Конуси Морзе - традиційний стандарт для хвостовиків свердел, фрез, оправок верстатного інструменту. Має кілька типорозмірів (від №0 до №7) із власною, історично закріпленою конусністю для кожного номера.
Метричні конуси - стандартизована конусність 1:20, застосовується для інструментальних оправок у системах з метричним типорядом.
Загальна конусність за ГОСТ 8593–81 - стандартний ряд конусностей (1:3, 1:5, 1:10, 1:20, 1:50 та інші) для загальномашинобудівних з'єднань, що не належать до спеціалізованих інструментальних систем.
Контроль конусності виконується не лише граничними калібрами, а й непрямими методами (синусна лінійка, кутомір, координатно-вимірювальні машини) - вибір методу залежить від необхідної точності та серійності виробництва. Для серійного контролю саме конусний калібр залишається найшвидшим рішенням.
Шліцьові калібри: контроль багатоповерхневих з'єднань
Шліцьове з'єднання передає крутний момент через кілька виступів (шліців) на валу, які входять у відповідні пази втулки. На відміну від звичайного циліндричного з'єднання, тут одночасно контролюються кілька груп поверхонь: зовнішній діаметр, внутрішній діаметр, бокові (робочі) поверхні шліців - і їхнє взаємне розташування.
Типи шліцьових з'єднань і відповідні калібри
Прямобічні шліцьові з'єднання (ГОСТ 1139–80) - шліци з паралельними боковими поверхнями. Центрування з'єднання може виконуватись по трьох варіантах: по зовнішньому діаметру, по внутрішньому діаметру або по боковим поверхням шліців - від обраного варіанта центрування залежить, які саме поверхні є визначальними для контролю калібром, а які - допоміжними.
Евольвентні шліцьові з'єднання (ГОСТ 6033–80) - профіль шліців за евольвентою, подібно до зубчастого зачеплення. Застосовуються там, де потрібна вища несуча здатність з'єднання при менших габаритах порівняно з прямобічними шліцами. Центрування зазвичай виконується по боковим поверхням.
Конструкція шліцьового калібру
Шліцьовий калібр-пробка (для контролю шліцьового отвору втулки) або шліцьовий калібр-кільце (для контролю шліцьового вала) комплексно перевіряє:
прохідність по всіх контрольованих діаметрах одночасно (ПР-сторона повинна вільно входити по всьому профілю);
непрохідність НЕ-сторони за межовим розміром визначального (центрувального) діаметра;
за потреби - окремий контроль бокових поверхонь шліців прохідним калібром-пробкою спеціальної форми, якщо центрування виконується саме по боковим поверхням.
Через складність геометрії шліцьовий комплексний калібр зазвичай контролює сумарну дію відхилень усіх елементів профілю за один прохід - подібно до того, як різьбовий калібр перевіряє сумарну дію відхилень профілю різьби, а не кожен параметр окремо.
Порівняння підходів до контролю нетипових профілів
Чому такі калібри найчастіше виготовляють як спеціальні
Через багатопараметричність контрольованих поверхонь та залежність конструкції калібру від конкретного типу центрування й варіанта з'єднання, конусні та особливо шліцьові калібри рідко представлені у вигляді типового складського асортименту під усі можливі комбінації розмірів. Здебільшого такий інструмент виготовляється як спеціальний калібр за індивідуальним кресленням, що враховує:
конкретний стандарт конусності або тип шліцьового з'єднання, заданий у кресленні деталі;
варіант центрування (для шліцьових з'єднань) - від нього залежить, які поверхні калібру є визначальними;
вимоги до матеріалу та зносостійкості робочих поверхонь залежно від інтенсивності контролю в серійному виробництві.
Поширені питання
Чи можна перевірити конусність універсальним вимірювальним інструментом без калібру? Так, для дрібносерійного контролю та налагодження застосовують синусну лінійку, кутомір чи координатно-вимірювальні машини. Але для серійного виробництва конусний калібр залишається швидшим рішенням завдяки бінарному результату контролю.
Чим відрізняється контроль шліцьового з'єднання від звичайного циліндричного? Шліцьове з'єднання має одразу кілька груп контрольованих поверхонь (зовнішній і внутрішній діаметр, бокові поверхні шліців) та варіант центрування, що визначає, яка з цих груп є вимірювальною базою. Звичайний циліндричний калібр перевіряє лише один параметр.
Чи завжди потрібен індивідуальний калібр для конусних і шліцьових поверхонь? Для широко стандартизованих типорозмірів (наприклад, поширені номери конусів Морзе) можуть існувати каталожні рішення, але для більшості нетипових профілів і специфічних варіантів центрування шліцьових з'єднань виготовлення калібру за індивідуальним кресленням - звичайна практика.
Висновок
Конусні та шліцьові поверхні вимагають принципово іншого підходу до контролю порівняно з гладкими циліндричними розмірами - через багатопараметричність геометрії та залежність конструкції калібру від конкретного стандарту чи варіанта центрування. Саме тому такий інструмент здебільшого виготовляється індивідуально, з урахуванням повного набору параметрів, заданих у кресленні деталі.
