Внутрішня різьба є одним із найвідповідальніших елементів багатьох деталей. Навіть незначне відхилення профілю, кроку або середнього діаметра може призвести до проблем під час складання, зниження міцності з'єднання чи браку готового виробу. Саме тому контроль внутрішньої різьби на виробництві виконують не випадковим болтом, а спеціальними граничними калібрами. Найпоширенішим рішенням для такого контролю є різьбова пробка ПР/НЕ, яка дозволяє швидко та однозначно визначити відповідність різьби вимогам креслення і стандартів.
Що таке різьбова калібр-пробка
Різьбова пробка, або калібр-пробка ПР/НЕ, — це граничний вимірювальний інструмент для перевірки внутрішньої різьби.
Її застосовують під час контролю:
різьбових отворів;
корпусних деталей;
гайок;
муфт;
фланців;
інших виробів із внутрішньою метричною чи спеціальною різьбою.
На відміну від вимірювальних приладів, калібр-пробка не визначає фактичні розміри різьби. Вона лише підтверджує, що різьба відповідає встановленим граничним параметрам за середнім діаметром, профілем і кроком відповідно до вимог стандарту.
Саме тому різьбові калібри-пробки широко використовують у серійному виробництві, де важливими є швидкість, повторюваність та однозначність контролю.

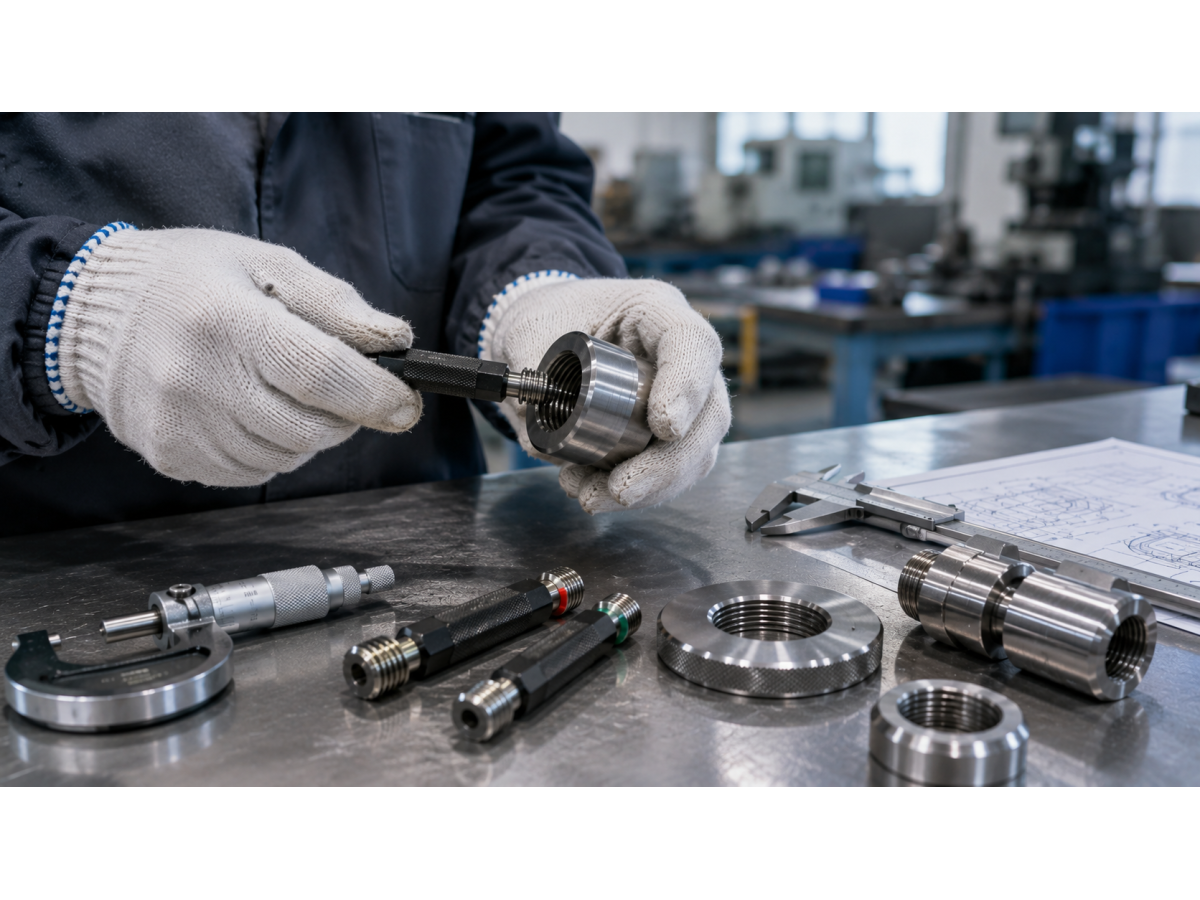

Як працює ПР і НЕ
Принцип роботи граничного калібра ґрунтується на двох контрольних сторонах — прохідній (ПР) та непрохідній (НЕ).
Після механічної обробки оператор послідовно перевіряє отвір обома сторонами калібра. Результат контролю не потребує додаткових вимірювань або розрахунків — достатньо оцінити проходження калібра.
Що показує прохідна сторона
Прохідна сторона (ПР) повинна вільно вкручуватися в різьбу вручну без надмірного зусилля.
Це підтверджує, що:
середній діаметр не перевищує допустимих значень;
профіль різьби сформований правильно;
крок відповідає кресленню;
різьба придатна до складання.
Якщо ПР не проходить, деталь вважається непридатною незалежно від інших параметрів.
Що показує непрохідна сторона
Непрохідна сторона (НЕ) не повинна повністю входити в різьбу.
Її призначення — підтвердити, що внутрішня різьба не виготовлена із надмірним збільшенням середнього діаметра або іншими критичними відхиленнями.
Якщо сторона НЕ проходить на повну довжину, різьба виходить за допустимі межі й така деталь підлягає бракуванню або додатковому аналізу відповідно до вимог виробництва.
Чому пробний болт не замінює калібр
На практиці інколи намагаються перевіряти різьбу звичайним болтом відповідного розміру. Такий підхід не можна вважати метрологічно правильним.
Причин кілька:
болт сам має виробничі допуски;
його геометрія може відрізнятися від еталонної;
зношений болт не забезпечує достовірного контролю;
неможливо підтвердити відповідність вимогам стандарту;
результати перевірки не є повторюваними.
Тому випадкова деталь ніколи не може виконувати функцію еталонного калібра. Для контролю внутрішньої різьби використовують лише сертифіковані різьбові калібри-пробки, виготовлені за відповідними стандартами.
Які параметри важливі при підборі
Щоб правильно підібрати калібр-пробку ПР/НЕ, необхідно врахувати параметри різьби, зазначені в кресленні або технічній документації.
Основними є:
номінальний діаметр різьби;
крок різьби;
поле допуску (наприклад 6H для внутрішньої метричної різьби);
тип різьби (метрична, трубна, трапецеїдальна тощо);
стандарт виготовлення;
виконання ПР/НЕ.
Не менш важливо переконатися, що калібр відповідає саме тому стандарту, за яким виготовлена деталь. Наприклад, не можна використовувати метричну пробку для перевірки трубної різьби або плутати різні системи позначень.
Типові помилки контролю
Навіть правильно підібрана різьбова пробка не забезпечить достовірний результат, якщо порушуються правила контролю.
Найпоширеніші помилки:
перевірка забрудненої різьби;
наявність стружки або залишків мастила;
використання надмірного зусилля під час вкручування;
застосування калібра іншого стандарту або поля допуску;
використання зношеного чи пошкодженого калібра.
Перед перевіркою різьбу необхідно очистити, а калібр оглянути на відсутність механічних пошкоджень. Контроль завжди виконують вручну, без використання інструментів, що збільшують крутний момент.
Коли потрібна спеціальна різьбова пробка
Стандартні різьбові калібри-пробки покривають більшість виробничих потреб. Проте існують ситуації, коли потрібне спеціальне виконання.
Такі калібри виготовляють для:
нестандартної різьби;
деталей із захисними або функціональними покриттями;
виробів за імпортними кресленнями;
лівої різьби;
спеціальних профілів;
нестандартних полів допуску.
У таких випадках під час замовлення необхідно надати креслення, специфікацію або технічне завдання із зазначенням усіх параметрів різьби. Це дозволить виготовити калібр, який забезпечить коректний контроль саме вашої продукції.
Для перевірки зовнішньої різьби при цьому використовують інший тип інструменту — різьбові калібри-кільця, тому ці засоби контролю не можна взаємозамінювати.
Висновок
Різьбова пробка ПР/НЕ — це основний інструмент для швидкого, повторюваного та достовірного контролю внутрішньої різьби у серійному виробництві. Вона дозволяє оперативно визначити відповідність різьби вимогам креслення без виконання складних вимірювань.
Правильно підібраний калібр-пробка ПР/НЕ з урахуванням діаметра, кроку, поля допуску 6H, типу різьби та відповідного стандарту забезпечує стабільний контроль якості, зменшує ризик браку та гарантує взаємозамінність різьбових з'єднань. Саме тому різьбові калібри-пробки залишаються незамінним елементом метрологічного забезпечення сучасного виробництва.
