Замовлення вимірювального інструменту наосліп - найшвидший шлях до зупинки виробництва або випуску бракованої партії деталей. Коли спеціаліст із закупівель отримує креслення від конструкторського відділу, він стикається з набором літер та цифр (наприклад, М24×2–6H ПР або Ø40 H7). Помилка в одній літері може коштувати підприємству десятків тисяч гривень.
Цей матеріал допоможе відділам постачання та технологам швидко розібратися, як здійснюється розшифровка маркування калібрів, що означають абревіатури ПР/НЕ та як правильно читати класи точності.
Базові позначення: що означає ПР і НЕ
Основа граничного контролю різьбових та гладких отворів (або валів) — це використання парного інструменту. Більшість калібрів мають дві робочі сторони, які маркуються літерами ПР і НЕ:
ПР (Прохідний калібр): Контролює нижню межу допуску отвору або верхню межу допуску вала. У придатну деталь сторона ПР повинна входити вільно, під власною вагою або з мінімальним зусиллям.
НЕ (Непрохідний калібр): Контролює верхню межу допуску отвору або нижню межу вала. Сторона НЕ не повинна входити в отвір або накручуватися на різьбу (допускається закушування не більше ніж на 2 оберти для різьбових калібрів).
Технічний нюанс: За міжнародними стандартами ISO та DIN маркування відрізняється. Замість ПР використовується GO, а замість НЕ — NOGO (або NO GO).
Як читати маркування різьбових калібрів
Розберемо маркування на класичному прикладі: М20×1,5 – 6H ПР.
М — тип різьби. У цьому випадку метрична. (Інші варіанти: G — трубна циліндрична, R — трубна конічна, Tr — трапецієподібна).
20 — номінальний зовнішній діаметр різьби в міліметрах.
1,5 — крок різьби в міліметрах. (Якщо крок основний, він може не вказуватися на деяких типах креслень, але на калібрі вибивається завжди).
6H — клас точності (поле допуску). Літера «H» (велика) означає, що це допуск для внутрішньої різьби (гайки/отвору), відповідно, інструмент є калібром-пробкою. Для зовнішньої різьби (болта/вала) використовувалася б мала літера, наприклад, «g».
ПР — прохідна сторона інструменту.

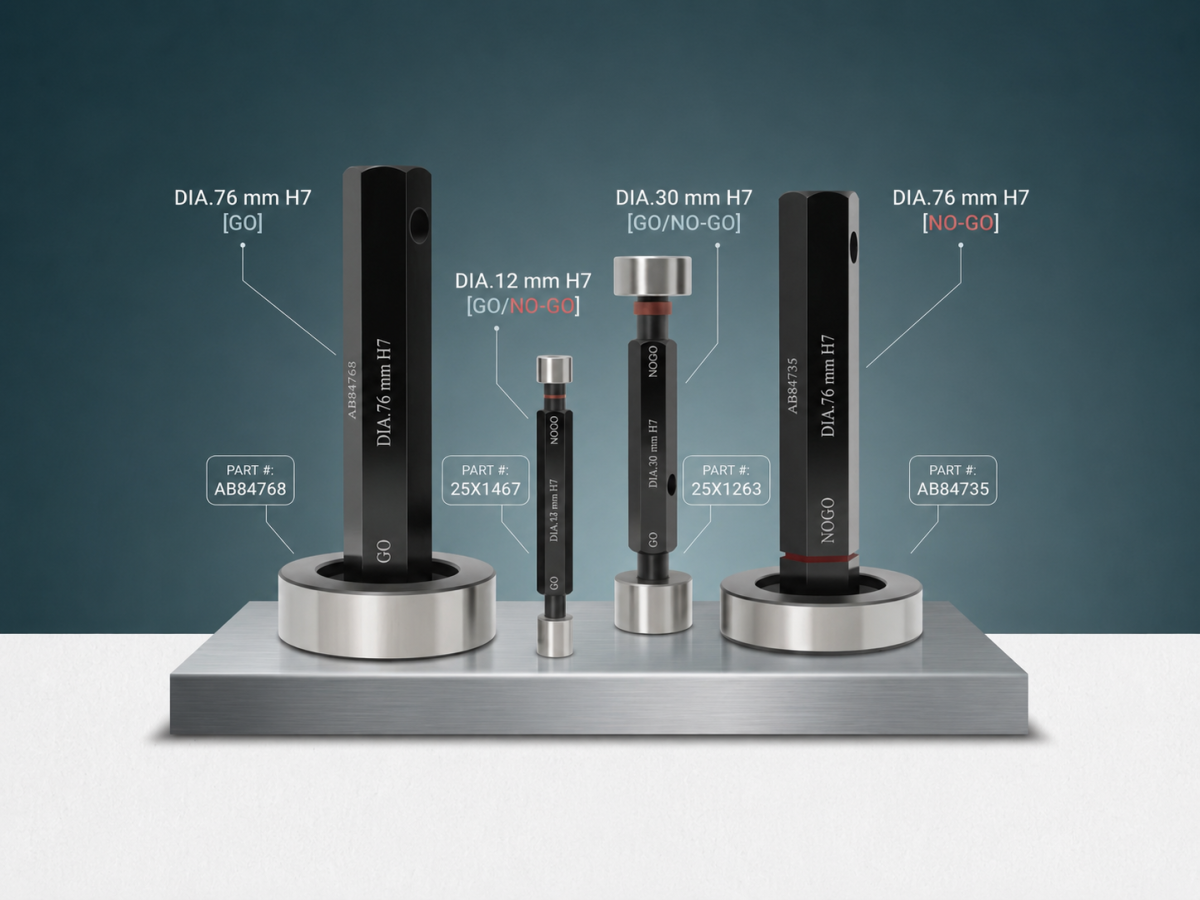

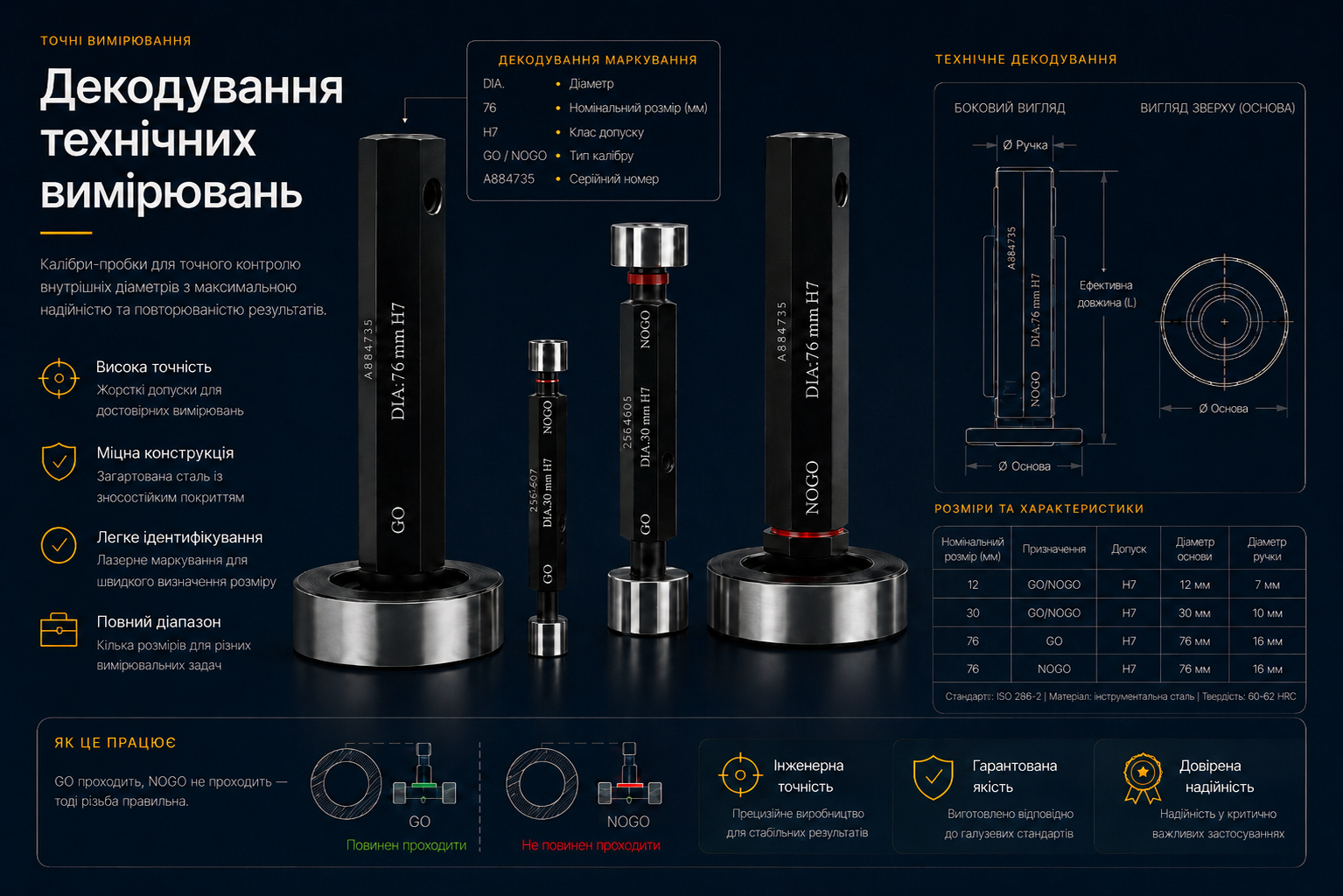

Розшифровка маркування гладких калібрів-пробок
Для гладких калібрів-пробок, що перевіряють діаметр звичайних (нерізьбових) отворів, маркування виглядає простіше, але вимагає знання системи допусків і посадок.
Приклад: Ø50 H7 ПР.
Ø50 — номінальний діаметр отвору (50 мм).
H7 — поле допуску. Задає допустиме відхилення розміру. Літера позначає основне відхилення, а цифра (квалітет) — ступінь точності.
ПР — прохідна частина.
Класи точності калібрів: короткий довідник
Щоб не заплутатися під час замовлення, пам'ятайте базові правила:
Для контролю отворів (калібри-пробки) завжди використовуються великі літери латинського алфавіту: H, K, N, P (наприклад, клас точності H7).
Для контролю валів (калібри-кільця, калібри-скоби) використовуються малі літери: h, k, n, p (наприклад, клас точності h6).
Висновок: як уникнути помилок при закупівлі
Правильна розшифровка маркування вимірювального інструменту — запорука проходження будь-якого технічного аудиту. При оформленні заявки в Upper.ua обов'язково вказуйте повне маркування з креслення, включно з літерами допусків (напр., 6H або 6g). Якщо у специфікації вказані нестандартні параметри, наші інженери допоможуть підібрати правильний аналог або оформлять замовлення на виготовлення спецкалібру.
