Трубна різьба G часто зустрічається у фітингах, штуцерах, перехідниках, корпусах арматури, елементах гідравліки та пневматики. На перший погляд така різьба здається звичайною: деталь має закрутитися, ущільнення — спрацювати, з’єднання — тримати тиск. Але саме в цих вузлах невелике відхилення може швидко перетворитися на витік, перекіс або проблеми під час монтажу.
Особливість трубної різьби в тому, що її не варто оцінювати “на око” або перевіряти випадковою відповідною деталлю. Якщо різьба виконана з неправильним кроком, має відхилення по профілю чи не відповідає потрібному стандарту, з’єднання може ніби закручуватися, але працювати ненадійно.
Де використовується трубна різьба G
Різьба G — це трубна циліндрична різьба, яку часто використовують у з’єднаннях трубопровідної арматури, фітингів, штуцерів, перехідників, клапанів, насосного обладнання, пневматичних і гідравлічних систем.
Її можна зустріти в обладнанні, де важливі герметичність, правильна посадка деталей і стабільність з’єднання під навантаженням. Саме тому контроль такої різьби має бути не формальним, а прив’язаним до реальних умов роботи вузла.
Якщо фітинг або штуцер не відповідає різьбовому стандарту, проблема може проявитися не відразу. На монтажі деталь іноді “майже підходить”, але після запуску системи з’являється підтікання, прослаблення з’єднання або пошкодження витків.
Чим трубна різьба G відрізняється від метричної
Одна з поширених помилок — сприймати всі різьби як приблизно однакові. У виробничому потоці це особливо небезпечно, коли поруч лежать деталі з метричною, трубною або дюймовою різьбою.
Метрична різьба й трубна G-різьба мають різні параметри. Відрізняються профіль, крок, позначення, сфера застосування та логіка підбору відповідного інструменту. Якщо спробувати перевіряти трубну різьбу невідповідним калібром або “схожою” деталлю, результат не можна вважати надійним.
Для різьбових з’єднань правило просте: майже підходить — не означає підходить. Навіть якщо деталь закручується на кілька витків, це ще не підтверджує правильність профілю, кроку й поля допуску.
Що саме потрібно контролювати
Під час перевірки трубної різьби важливо дивитися не тільки на те, чи закручується відповідна деталь. Контролю потребують профіль різьби, крок, середній діаметр, повнота витків, чистота поверхні, відсутність пошкоджень і відповідність стандарту.
Для фітингів і арматури особливо важлива повторюваність. Якщо підприємство виготовляє або приймає партію однакових деталей, контроль має давати однаковий результат незалежно від зміни, працівника чи конкретної партії заготовок.
Для перевірки внутрішньої та зовнішньої трубної різьби використовують калібри для трубної різьби G, які дозволяють оцінити придатність з’єднання без пробного складання випадковими деталями.
Калібр-пробка чи калібр-кільце
Вибір інструменту залежить від того, яку різьбу потрібно перевірити. Якщо контроль виконується для внутрішньої різьби, використовують різьбовий калібр-пробку. Якщо потрібно перевірити зовнішню різьбу — калібр-кільце.

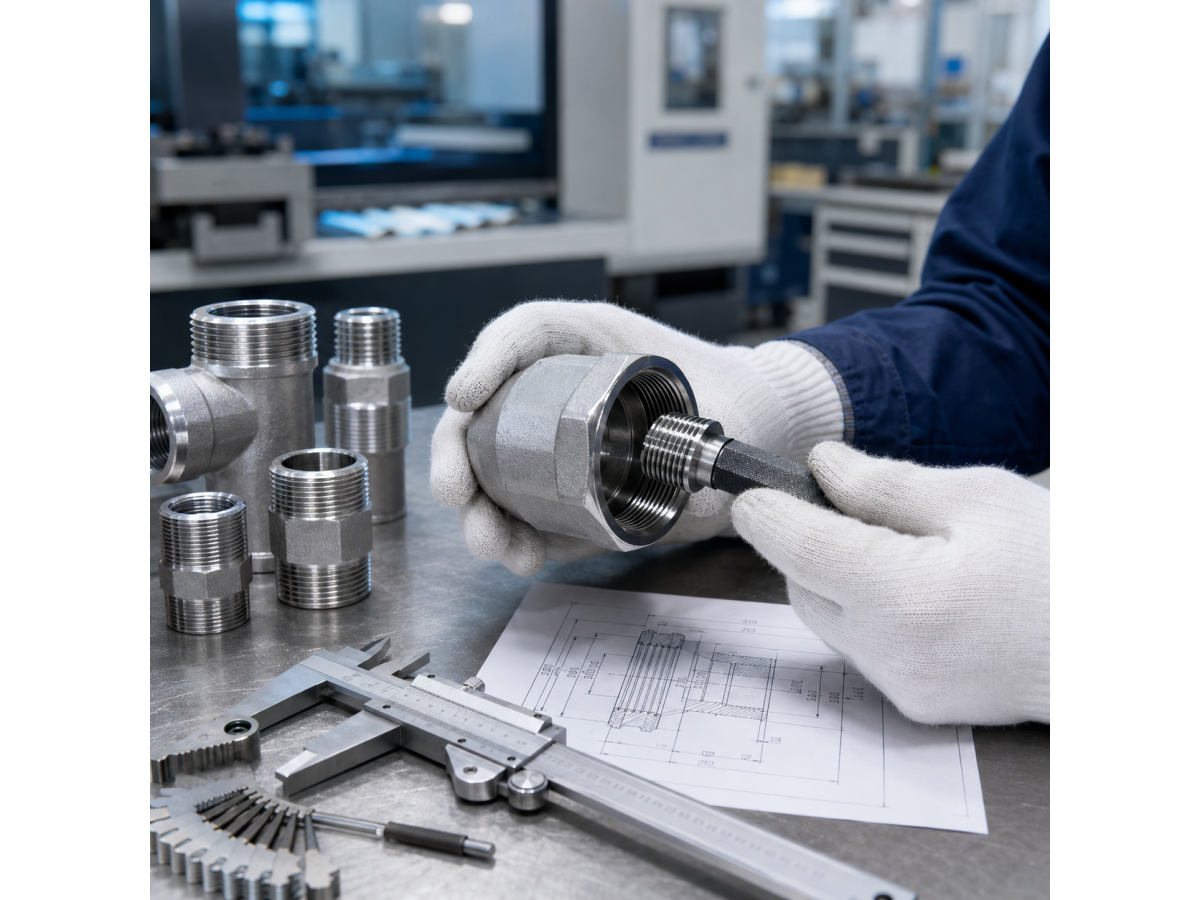

Калібр-пробка застосовується для внутрішніх різьб у корпусах, муфтах, фітингах, отворах під штуцери або перехідники. Вона допомагає зрозуміти, чи відповідає внутрішня різьба потрібному стандарту й допуску.
Калібр-кільце використовують для зовнішніх різьб на штуцерах, патрубках, перехідниках, різьбових кінцях валів або інших деталях. Його завдання таке саме — не показати точний розмір, а підтвердити придатність різьби.
У серійному виробництві такий контроль зручніший за постійне пробне складання. Контролер працює не з випадковою відповідною деталлю, а з інструментом, який має конкретне призначення.
Як працює принцип ПР / НЕ
Різьбові калібри для трубної різьби зазвичай працюють за принципом ПР / НЕ. Прохідна частина має закручуватися або проходити в межах вимог, а непрохідна — не повинна проходити далі допустимого.
Цей принцип дозволяє швидко зрозуміти, чи можна пропускати деталь далі. Якщо прохідна частина не заходить, різьба може бути замалою, пошкодженою або виконаною неправильно. Якщо непрохідна частина проходить, це може свідчити про вихід за допустиму межу.
Для виробництва важливо, що результат такого контролю менш залежить від суб’єктивного відчуття працівника. Не потрібно вирішувати, “нормально закручується” чи “трохи туго”. Є чітке правило, за яким перевіряють кожну деталь партії.
Чому пробне складання не гарантує якість
На практиці трубну різьбу часто перевіряють просто: беруть відповідний фітинг, штуцер або муфту й пробують закрутити. Для швидкої орієнтації це може бути корисно, але як основний метод контролю такий підхід має багато ризиків.
По-перше, сама відповідна деталь може бути зношеною або мати власне відхилення. По-друге, пробне складання не підтверджує, що різьба відповідає стандарту. По-третє, різні працівники можуть по-різному оцінювати зусилля закручування.
Є ще один нюанс: під час пробного складання можна пошкодити витки, особливо якщо деталь має задирки, забруднення або невідповідний профіль. У результаті контроль перетворюється на додатковий ризик для деталі.
Де помилки трапляються найчастіше
Найпоширеніша проблема — плутанина між різними типами різьб. Трубна G-різьба може зовні нагадувати інші дюймові або трубні різьби, але це не означає, що вони взаємозамінні. Помилка в стандарті часто проявляється вже на складанні.
Ще одна типова ситуація — різьба після покриття. Якщо на деталь наноситься цинк, нікель, хром або інше покриття, фактичні розміри можуть змінитися. Різьба, яка до покриття була придатною, після обробки може почати йти туго або не відповідати допуску.
Також проблеми виникають через стружку, мастило, задирки, пошкоджені перші витки або зношений різьбонарізний інструмент. У фітингах і арматурі такі дрібниці особливо небезпечні, бо вони можуть вплинути на герметичність з’єднання.
Що вказати під час замовлення калібра
Щоб підібрати правильний калібр для трубної різьби G, потрібно знати точне позначення різьби, тип контрольованої деталі, стандарт, клас точності або вимоги креслення. Також важливо розуміти, що саме потрібно перевіряти: внутрішню чи зовнішню різьбу.
Для внутрішньої різьби потрібна пробка, для зовнішньої — кільце. Якщо деталь має покриття, працює в особливих умовах або виготовляється за нестандартним кресленням, це краще одразу врахувати в запиті.
Чим точніше сформульоване завдання, тим менше ризик замовити інструмент, який формально підходить за назвою, але не вирішує реальну задачу контролю.
Як організувати контроль на виробництві
Контроль трубної різьби має бути простим і повторюваним. Перед перевіркою деталь очищають від стружки, мастила та забруднень. Далі використовують відповідний калібр-пробку або калібр-кільце, не докладаючи надмірного зусилля.
Якщо калібр не проходить або проходить так, як не повинен, не варто одразу “дотискати” інструмент. Краще зупинити перевірку, очистити деталь повторно, перевірити інструмент і за потреби провести додаткові вимірювання.
Якщо відхилення повторюється в партії, причина може бути не в одній деталі, а в технології: зношений різьбонарізний інструмент, неправильний режим обробки, помилка в програмі, проблема після покриття або невідповідна заготовка.
Висновок
Трубна різьба G у фітингах, штуцерах і арматурі потребує уважного контролю, бо від неї часто залежить герметичність і надійність з’єднання. Візуального огляду або пробного закручування для цього недостатньо.
Калібри-пробки й калібри-кільця дозволяють швидко перевірити внутрішню та зовнішню трубну різьбу за зрозумілим принципом. Вони не показують точний розмір, але дають виробництву головне — відповідь, чи відповідає різьба вимогам і чи можна пропускати деталь далі.
Для серійного виробництва, контролю фітингів, арматури, гідравліки та пневматики це один із найпрактичніших способів не пропустити проблему на етап складання.
