Сучасна металообробка та машинобудування перебувають у стадії активної трансформації. Перехід підприємств на експортні контракти та закупівля імпортного обладнання з ЧПК диктують нові вимоги до метрологічного контролю. Відділи постачання та технологи все частіше стикаються з проблемою: як вибрати різьбовий калібр, коли в одному кресленні зустрічаються вимоги ГОСТ, а в іншому — DIN або ISO.
Цей гід розроблено інженерами-метрологами Upper.ua для того, щоб структурувати процес вибору калібрів, мінімізувати ризики замовлення невідповідного інструменту та забезпечити безперебійний контроль якості на виробництві.
Еволюція стандартів: чому ГОСТи поступаються місцем DIN та ISO
Історично на території України основним стандартом для метричної різьби був ГОСТ 24705-81, а допуски регламентувалися ГОСТ 16093-81. Проте інтеграція в європейський ринок зробила калібри метричні ISO та DIN золотим стандартом якості.
Головна причина переходу — уніфікація. Європейські замовники вимагають відповідності деталей міжнародним стандартам (ISO 1502 або DIN 13). Якщо виробництво працює виключно за старими ГОСТами, виникає ризик браку при збиранні вузлів з імпортними комплектуючими через мікроскопічні розбіжності в профілі різьби та полях допусків.
Ключова різниця між ГОСТ і DIN при замовленні калібрів
На практиці різниця між ГОСТ і DIN для стандартних метричних різьб з великим кроком є мінімальною і часто лежить у межах похибки вимірювань. Основні розбіжності починаються в специфічних допусках, різьбах з дрібним кроком та методах маркування.
| Параметр | Стандарт ГОСТ | Стандарт DIN / ISO |
|---|---|---|
| Основний стандарт на профіль | ГОСТ 24705-81 | DIN 13-1, ISO 68-1 |
| Допуски різьби | ГОСТ 16093-81 | ISO 965-1, DIN 13-15 |
| Стандарт на калібри | ГОСТ 24997-2004 (допуски калібрів) | ISO 1502, DIN 13-17 |
| Маркування прохідної частини | ПР (Прохідний) | GO |
| Маркування непрохідної частини | НЕ (Непрохідний) | NOGO (або NO GO) |
Поля допуску (6H, 6g, 4H): як не помилитися
Правильний вибір калібра для виробництва на 90% залежить від вірного визначення поля допуску, яке вказано на робочому кресленні деталі.

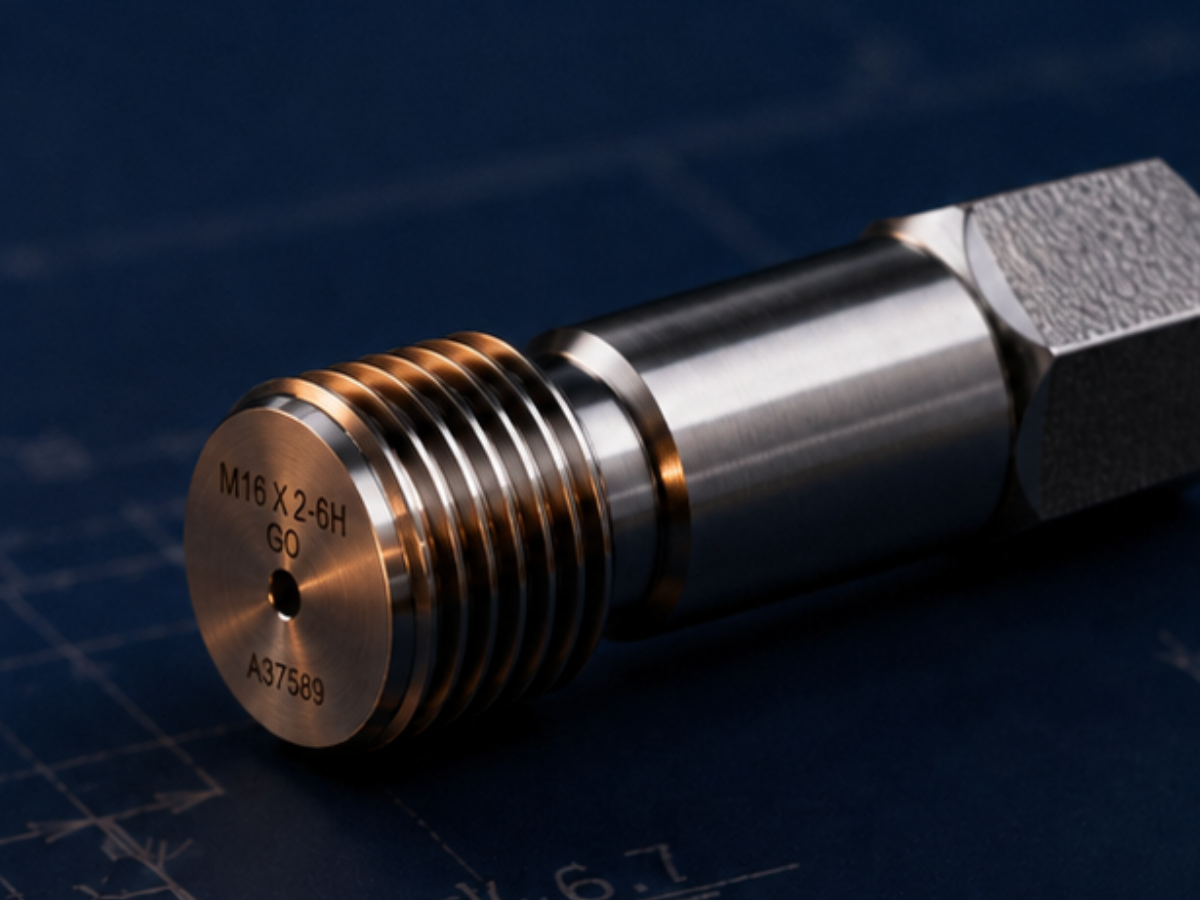

Калібри-пробки (для внутрішньої різьби) та калібри-кільця (для зовнішньої) повинні чітко відповідати класу точності деталі:
- 6H (для гайок / отворів) та 6g (для болтів / валів): Найпоширеніші класи точності загального машинобудування. Забезпечують оптимальний баланс між вартістю виготовлення та надійністю з'єднання.
- 4H / 4h: Підвищена точність. Використовуються в приладобудуванні, авіації, медичній техніці та для різьб, що піддаються високим вібраційним навантаженням. Виготовлення таких калібрів вимагає ідеального дотримання температурних режимів.
- 7H / 8g: Знижена точність. Застосовуються для невідповідальних з'єднань або деталей, які підлягають подальшому нанесенню товстих гальванічних покриттів.
Чек-лист для спеціаліста відділу постачання
Щоб швидко і безпомилково замовити вимірювальний інструмент, використовуйте цей алгоритм:
- Визначте тип різьби та розмір: Метрична (М), трубна (G), конічна (R) або трапецієподібна (Tr). Вкажіть номінальний діаметр і крок (наприклад, М24х1,5).
- Зафіксуйте поле допуску: Знайдіть на кресленні значення допуску (наприклад, 6H). Без цього параметра замовляти калібр не можна.
- Оберіть тип інструменту: Калібр-пробка (ПР+НЕ) для контролю отвору або комплект калібрів-кілець (окремо ПР і окремо НЕ) для контролю вала.
- Вимоги до матеріалу: Переконайтеся, що постачальник використовує зносостійку інструментальну сталь (ХВГ, ШХ15) із загартуванням робочих поверхонь до 58–62 HRC. Це гарантує ресурс інструменту понад 10 000 циклів вимірювання.
- Метрологічна атестація: Для підприємств із сертифікацією ISO 9001 наявність свідоцтва про повірку калібру з лабораторії є обов'язковою умовою.
