Сучасне машинобудування часто виходить за межі стандартних каталогів. Виробництво гідравлічного обладнання, аерокосмічних вузлів, нафтогазової арматури або оборонної техніки вимагає використання специфічних з'єднань. Коли деталь має нестандартний профіль, крок або специфічні допуски, стандартний інструмент з мас-маркету стає безсилим. У таких випадках єдиним правильним рішенням є виготовлення калібрів на замовлення.
Цей матеріал детально розкриває, коли підприємству потрібні калібри за кресленнями замовника, які матеріали забезпечують максимальний ресурс інструменту та як правильно підготувати технічне завдання для виробництва.
У яких випадках не обійтися без спецкалібрів
Потреба у спеціальному вимірювальному інструменті виникає тоді, коли конструкторський відділ закладає у виріб параметри, не передбачені масовими стандартами (ГОСТ, DIN, ISO). До найпоширеніших категорій такого інструменту належать:

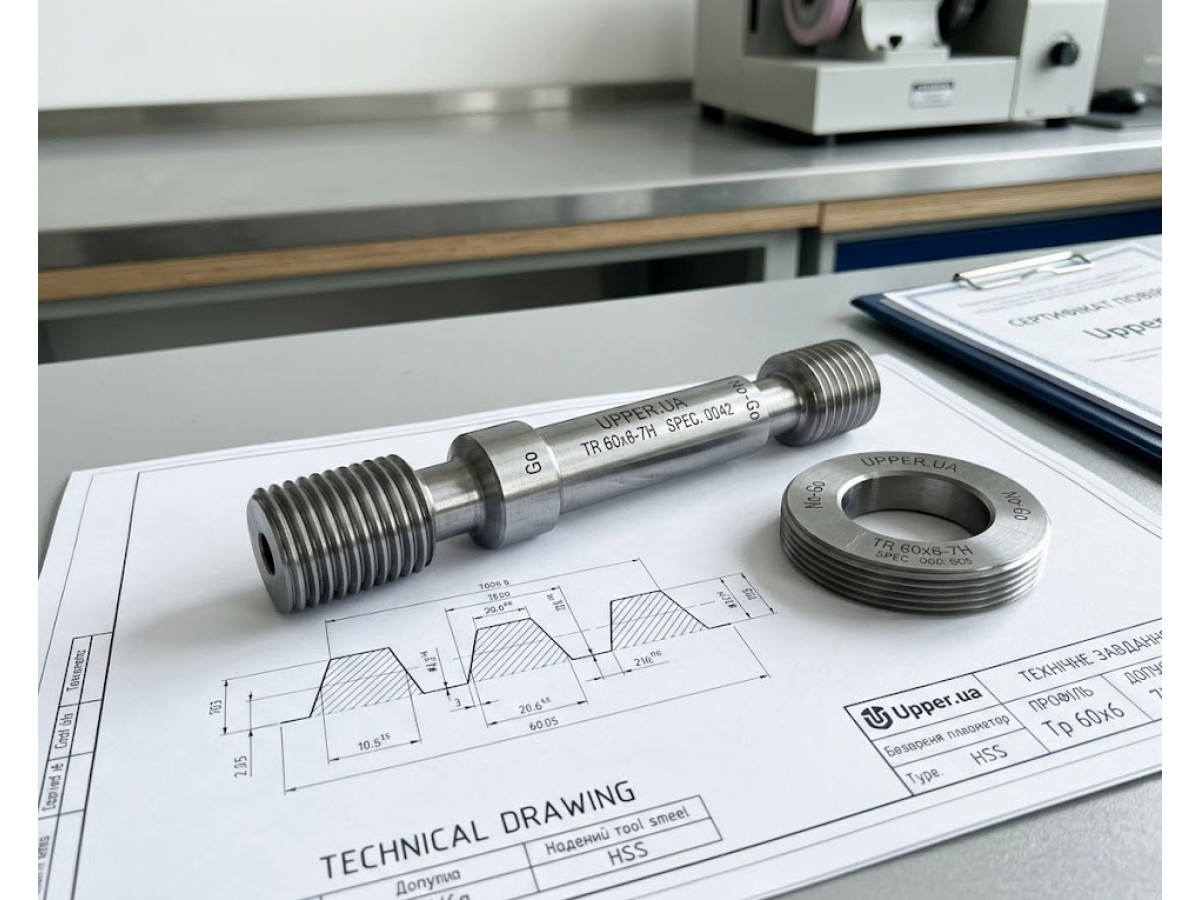

Калібри для трапецієподібної різьби (Tr): Використовуються для контролю ходових гвинтів верстатів, домкратів та пресів. Часто вимагають нестандартних допусків через специфіку тертя в механізмі.
Багатозахідні різьби: Складна геометрія, що вимагає ідеального збігу кроку і ходу різьби.
Нестандартні метричні та дюймові профілі: Коли використовується унікальне поєднання діаметра та дрібного кроку, яке не випускається серійно.
Нестандартні калібри-пробки та скоби: Для перевірки складних гладких отворів, шліцьових з'єднань, конусів та розташування пазів (комплексні контрольні калібри для виробництва).
Які матеріали гарантують довговічність спеціального інструменту
Оскільки виготовлення спецкалібрів Україна часто замовляє для умов серійного або масового виробництва з високим абразивним навантаженням, критичне значення має вибір матеріалу.
Інструментальні леговані сталі (ХВГ, ШХ15): Класичний і найнадійніший вибір для більшості калібрів. Завдяки правильному термічному обробленню (загартуванню) робоча частина досягає твердості 58–62 HRC, що гарантує високу зносостійкість і стабільність розмірів протягом тисяч циклів вимірювання.
Твердосплавні матеріали (карбід вольфраму): Використовуються для деталей, що працюють в екстремальних умовах (наприклад, при контролі деталей з чавуну, кольорових сплавів або склопластику). Твердосплавні вставки збільшують ресурс калібру в 10–50 разів порівняно зі сталлю.
Захисні покриття: Для додаткового захисту від зносу та корозії на робочі поверхні може наноситися хромування або нітрид титану.
Процес виробництва: від креслення до готового інструменту
Виробництво спецкалібрів - це високотехнологічний процес, що вимагає бездоганної точності обладнання.
Аналіз ТЗ: Інженери Upper.ua вивчають креслення деталі та розраховують виконавчі розміри самого калібру з урахуванням зносу.
Токарно-фрезерна обробка: Формування чорнової геометрії інструменту.
Термічна обробка: Загартування для досягнення необхідної твердості матеріалу.
Шліфування та доведення: Найвідповідальніший етап. Робочі поверхні доводяться до мікронної точності. Для різьбових калібрів використовується прецизійне різьбошліфування.
Метрологічний контроль: Кожен калібр проходить сувору перевірку в лабораторії на відповідність заданим допускам з видачею свідоцтва про повірку.
Вимоги до оформлення технічного завдання (ТЗ)
Щоб прискорити процес розрахунку вартості та уникнути помилок, замовнику необхідно надати коректне ТЗ. Що має містити заявка:
Робоче креслення деталі (яку потрібно контролювати) або креслення самого калібру.
Чітко вказаний тип профілю, номінальний розмір, крок та поля допусків.
Вимоги до матеріалу та необхідність наявності сертифіката повірки від незалежної лабораторії.
Очікувані умови експлуатації (для підбору оптимального покриття або матеріалу).
Надійний партнер з виробництва спецкалібрів
Компанія Upper.ua бере на себе повний цикл завдань з метрологічного забезпечення вашого підприємства. Ми здійснюємо виготовлення калібрів на замовлення будь-якої складності, гарантуючи сувору відповідність технічному завданню та стандартам якості.
Щоб отримати розрахунок вартості та термінів виготовлення, надішліть ваші креслення на нашу електронну пошту або заповніть форму заявки на сайті.
