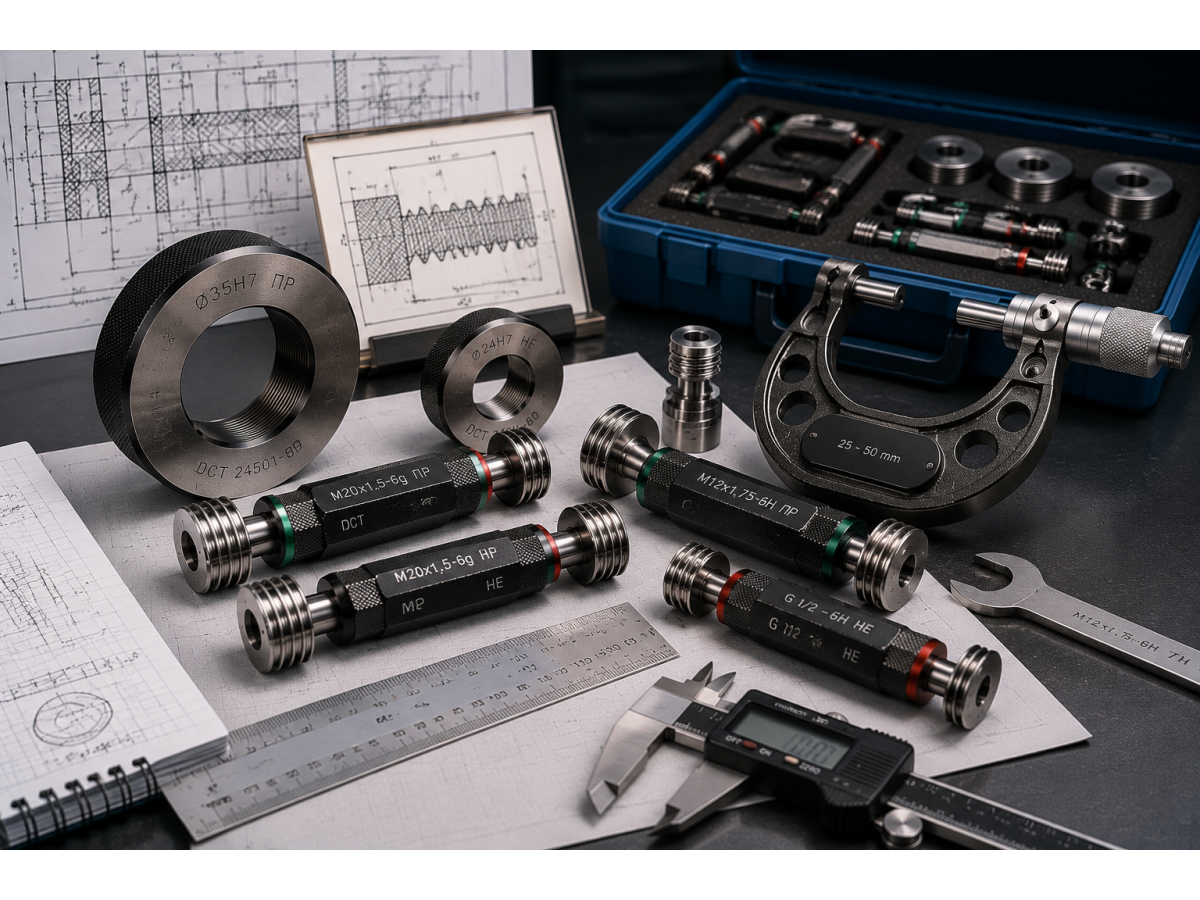

Каталожний асортимент гладких і різьбових калібрів закриває переважну більшість стандартних потреб виробництва. Але як тільки в кресленні з'являється нетиповий профіль, складна форма отвору, нестандартний крок різьби чи специфічна вимога до зносостійкості - постачальник стикається з тим, що серійного рішення просто не існує. У таких випадках єдиний шлях - виготовлення калібру за індивідуальним кресленням замовника.
Розглянемо, з яких етапів складається цей процес, на основі чого вибирається матеріал інструменту, і скільки часу зазвичай займає виконання такого замовлення.
Коли потрібен нестандартний калібр
Індивідуальне виготовлення калібру стає необхідним у кількох типових ситуаціях:
нетиповий профіль контролю - фасонні отвори, шліци, конусні поверхні складної геометрії, для яких не існує уніфікованого каталожного рішення;
нестандартний крок чи профіль різьби - спеціальні різьбові з'єднання, застарілі або вузькоспеціалізовані стандарти (наприклад, окремі трубопровідні чи авіаційні різьби), не представлені в типовому каталозі;
робота за кресленням клієнта з нетиповим квалітетом чи полем допуску - коли деталь виготовляється під унікальну посадку, не передбачену стандартним рядом;
відновлення виробництва застарілого обладнання, для якого потрібен калібр під розмір, що вже не випускається серійно;
підвищені вимоги до зносостійкості або ресурсу калібру в умовах серійного контролю з високою інтенсивністю використання.
У кожному з цих випадків відправною точкою є технічне завдання - креслення деталі або власне технічне креслення майбутнього калібру з усіма необхідними розмірами, допусками та позначеннями.
Етап 1. Технічне завдання та аналіз креслення
Замовник надає креслення контрольованої деталі (або вже готове креслення калібру, якщо воно розроблене самостійно конструкторським відділом). На цьому етапі виробник перевіряє:
номінальний розмір, квалітет і поле допуску контрольованого параметра;
тип контролю - гладкий профіль, різьба, складна форма;
умови експлуатації калібру: інтенсивність контролю, абразивність середовища, температурний режим;
вимоги до маркування та комплекту супровідної документації (паспорт, за потреби - підготовка до подальшої метрологічної повірки).
Якщо креслення деталі надано без готового креслення калібру, на цьому етапі розраховуються робочі розміри ПР та НЕ сторін з урахуванням допуску самого калібру за ГОСТ 24853–81 (для гладких) чи ГОСТ 17756–72 (для різьбових).
Етап 2. Вибір матеріалу
Матеріал робочих частин калібру визначає його довговічність та стійкість до зносу, тому вибирається з урахуванням квалітету контрольованої деталі та інтенсивності використання інструменту:
Сталь ХВГ - хромо-вольфрамо-марганцева інструментальна сталь, що мало деформується при термообробці. Застосовується для калібрів середньої та підвищеної точності, де важлива стабільність розмірів після гартування - типове рішення для калібрів-пробок і кілець загального машинобудування.
Сталь ШХ15 - хромиста підшипникова сталь з високою твердістю та зносостійкістю після термообробки. Традиційно застосовується для прецизійних калібрів (квалітети IT5–IT7), де критична стабільність робочого розміру протягом тривалого терміну експлуатації.
Твердий сплав ВК8 (та інші марки групи ВК) - твердосплавний матеріал на основі карбіду вольфраму з кобальтовою зв'язкою. Робочі поверхні з твердосплавними вставками застосовують для калібрів, що працюють у серійному та масовому виробництві з високою інтенсивністю контролю - твердосплавна робоча поверхня зношується в кілька разів повільніше за леговану сталь, що суттєво знижує частоту повірок і переробок.
Вибір між цими матеріалами - це баланс між вартістю виготовлення та ресурсом калібру: для одиничного чи дрібносерійного контролю економічно обґрунтована сталь ХВГ або ШХ15, для конвеєрного виробництва з контролем кожної деталі - твердосплавні вставки ВК8 окупаються за рахунок зниження частоти обслуговування.
Етап 3. Механічна обробка
На цьому етапі заготовка проходить токарну та фрезерну обробку для формування базової геометрії - державки, профілю робочої частини, посадочних місць для маркування. Розміри формуються із запасом під подальшу термообробку та фінішне шліфування, оскільки гартування завжди вносить певну деформацію матеріалу, яку потрібно компенсувати на чистових операціях.
Етап 4. Термообробка
Гартування - ключова операція, що надає робочим поверхням потрібну твердість і зносостійкість. Режими термообробки підбираються індивідуально під обраний матеріал:
для сталі ХВГ та ШХ15 застосовується гартування з подальшим низькотемпературним відпуском для зняття внутрішніх напружень без втрати твердості;
для твердосплавних вставок ВК8 термообробка не потрібна - потрібна твердість досягається самою структурою сплаву ще на етапі виготовлення заготовки, тому увага зосереджується на якості з'єднання вставки з державкою (паяння, механічне кріплення).
Після термообробки контролюється твердість робочих поверхонь (за Роквеллом чи Брінеллем - залежно від вимог) для підтвердження відповідності розрахунковим параметрам.
Етап 5. Шліфування робочих поверхонь та фінішний контроль
Фінішне шліфування формує остаточні робочі розміри ПР та НЕ сторін з точністю, що відповідає допуску самого калібру (завжди вужчому, ніж допуск контрольованої деталі). Після шліфування виконується:
контроль робочих розмірів на координатно-вимірювальному обладнанні або за допомогою контрольних калібрів вищого класу точності;
перевірка шорсткості робочих поверхонь;
для різьбових калібрів - додатковий контроль профілю, кроку та середнього діаметра різьби.
Етап 6. Маркування та оформлення документації
Готовий калібр маркується відповідно до вимог стандарту: номінальний розмір, поле допуску, тип (ПР/НЕ), за потреби - клас точності та умовне позначення матеріалу. До калібру додається паспорт або сертифікат якості з фактичними розмірами, а за запитом замовника інструмент може бути підготовлений до подальшої метрологічної повірки в акредитованій лабораторії.
Орієнтовні терміни виготовлення
Терміни виконання замовлення на нестандартний калібр залежать від складності геометрії, обраного матеріалу та необхідності узгодження креслення:
прості гладкі калібри (пробки, кільця нескладного профілю) за готовим кресленням - зазвичай від кількох робочих днів до одного-двох тижнів;
різьбові калібри нестандартного профілю чи кроку - через додаткову складність контролю профілю різьби термін зазвичай довший, ніж для гладких аналогів;
калібри з твердосплавними вставками ВК8 - потребують додаткового часу на підготовку та з'єднання твердосплавних елементів з державкою;
складні фасонні профілі, що вимагають розробки спеціального оснащення для шліфування, - найдовший термін виготовлення серед усіх категорій.
На фінальний термін також впливає необхідність попереднього узгодження креслення з замовником, якщо надане технічне завдання потребує уточнень чи доопрацювання розрахунків допусків.
Висновок
Виготовлення калібру за індивідуальним кресленням - процес, що поєднує точний інженерний розрахунок допусків на етапі технічного завдання з правильним вибором матеріалу під реальні умови експлуатації інструменту. Сталь ХВГ і ШХ15 закривають більшість завдань загального та підвищеної точності машинобудування, а твердосплавні вставки ВК8 виправдані там, де калібр працює в режимі інтенсивного серійного контролю. Чим точніше сформульоване технічне завдання на старті, тим менше ризик доопрацювань і тим коротший реальний термін виконання замовлення.
